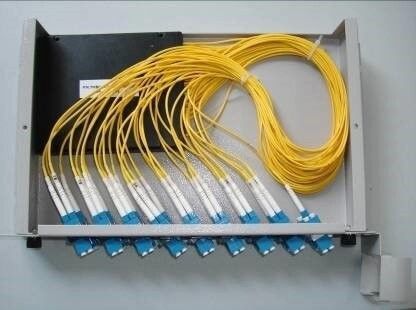

الألياف البصرية الفاصل نوع الإطار الفاصل البصري مع موصلات SC UPC
وصف المنتج
مقسم دائرة الموجة الضوئية المستوية (PLC) عبارة عن موزع طاقة يعتمد على لوحة الأساس المصنوعة من زجاج السيليكا.هناك نوعان من مقسمات PLC وهما 1xN و 2xN.يقسم الإشارات الضوئية بشكل موحد من مدخل واحد أو اثنين إلى مخرجات متعددة.يمكن تشغيل الفاصل في الاتجاه العكسي لدمج إشارات متعددة في ألياف واحدة أو ألياف.يتم تمييز الترقيم بعلامات دائمة على كل إخراج لتسهيل تحديد المنفذ.
المقياس التقني
| اسم المنتج | نوع المنتج | الحجم (العرض × العمق × الارتفاع) مم |
| 19 بوصة الإطار الفاصل مربع 1.5U | PLC321 (SC) | 487 × 250 × 65.5 |
| 19 بوصة الإطار الفاصل مربع 1.5U | PLC321 (FC) | 487 × 250 × 65.5 |
| 19 بوصة الإطار الفاصل مربع 1.5U | PLC321 (LC) | 487 × 250 × 65.5 |
2 × N الخصائص البصرية للمقسم البصري PLC
| معامل | وحدة | فِهرِس | ||||||
| 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | ||
| عرض النطاق الترددي العامل | نانومتر | 1260 1610 | ||||||
| فقدان الإدراج | ديسيبل | ≤4.0 | ≤7.5 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.4 | ≤24.0 |
| الخسارة المرتبطة بالاستقطاب | ديسيبل | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.5 | ≤0.5 |
| التوحيد | ديسيبل | ≤0.8 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| تعويض الخساره | ديسيبل | ≥55 | ||||||
| الاتجاهية | ديسيبل | ≥55 | ||||||
| درجة حرارة العمل / التخزين | ℃ | -40 + 85 | ||||||
1 × N الخصائص البصرية للفاصل البصري PLC
| معامل | وحدة | فِهرِس | ||||||
| 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| عرض النطاق الترددي العامل | نانومتر | 1260 1610 | ||||||
| فقدان الإدراج | ديسيبل | ≤3.8 | ≤7.2 | ≤10.5 | ≤13.8 | ≤17.1 | ≤20.1 | ≤23.7 |
| الخسارة المرتبطة بالاستقطاب | ديسيبل | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 |
| التوحيد | ديسيبل | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| تعويض الخساره | ديسيبل | ≥55 | ||||||
| الاتجاهية | ديسيبل | ≥55 | ||||||
| درجة حرارة العمل / التخزين | ℃ | -40 + 85 | ||||||
